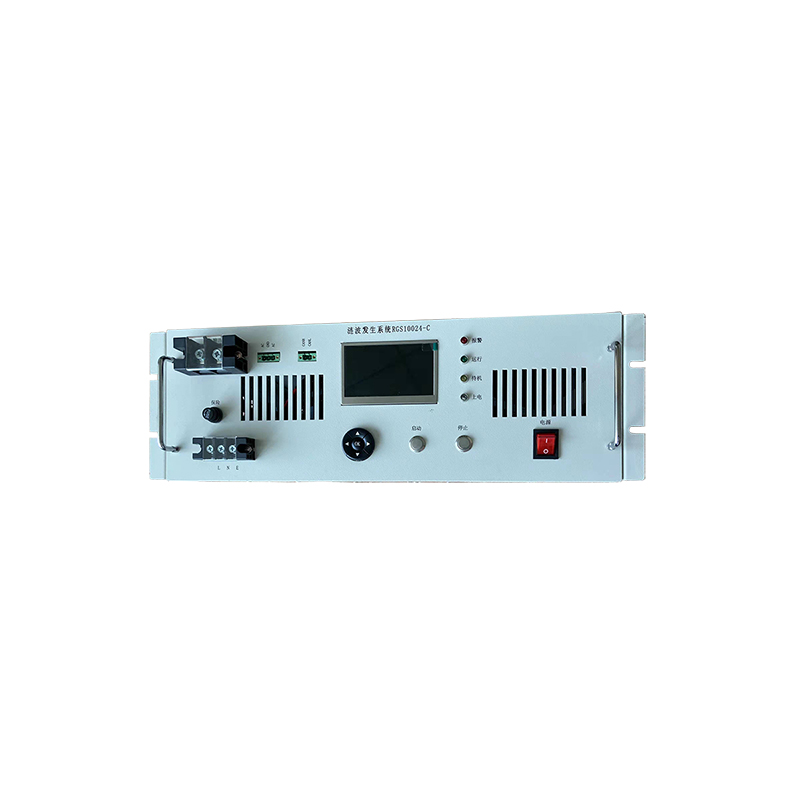

漣波發生系統RGS10024-C，是在我公司15年深耕電容壽命測試的基礎上研發的一款針對動力電池壽命測試設備，它采用了成熟穩定的信號產生和功率放大方案，具有輸出波形失真小，輸出頻率穩定，輸出功率大，負載適應廣的特點，不但適應純電阻型負載，而且也適應感性和容性負載，是被動元件測試的最佳漣波壽命測試設備。
產品介紹：
漣波發生系統RGS10024-C，是在我公司15年深耕電容壽命測試的基礎上研發的一款針對動力電池壽命測試設備，它采用了成熟穩定的信號產生和功率放大方案，具有輸出波形失真小，輸出頻率穩定，輸出功率大，負載適應廣的特點，不但適應純電阻型負載，而且也適應感性和容性負載，是被動元件測試的最佳漣波壽命測試設備。
適用場景：
1、電池的漣波壽命測試；
2、電容的漣波壽命測試；
3、電感的漣波壽命測試；
4、電阻的漣波壽命測試；
5、其它需要對產品做漣波壽命測試的場合；
功能特點：
1、頻率輸出穩定，基本不受環境影響；
2、采用線性OCL放大，波形失真度小；
3、可根據客戶需求定制非正弦波輸出，比如方波、三角波；
4、可根據客戶需要定制三端輸出或兩端輸出；
5、隔離輸出，保證設備的安全性；
6、優異的電磁兼容性，滿足UL60950-1標準；
7、負載適應能力強，適應阻性，感性和容性負載；
8、完善的故障保護和提示；
|
技術規格表 |
||
|
產品名稱型號： |
漣波發生系統RGS10024-C |
|
|
交流輸入 |
額定輸入容量： |
3000W |
|
電壓范圍： |
單項，220VAC±10% |
|
|
輸入制式： |
L+N+E |
|
|
頻率范圍： |
50/60±5Hz |
|
|
輸入電流： |
≤10A@220V,滿載 |
|
|
效率MAX： |
20%，滿載 |
|
|
THD |
＜5% |
|
|
|
功率因素： |
0.95@220V，滿載 |
|
|
||
|
交流輸出 |
輸出交流頻率范圍： |
100Hz----2400Hz |
|
頻率設定分辨率： |
1Hz |
|
|
輸出波形： |
正弦波 |
|
|
交流輸出頻率精度： |
≤0.1%FS |
|
|
交流輸出頻率顯示精度： |
0.1% FS |
|
|
輸出交流電壓范圍： |
0V----10Vpk |
|
|
輸出交流電流范圍： |
1A----100Apk |
|
|
電流設定分辨率： |
1mA |
|
|
顯示和采集精度： |
0.3%滿量程 |
|
|
交流輸出電流精度 |
0.3% FS |
|
|
輸出方式： |
電容隔離輸出 |
|
|
諧波失真THD: |
＜2% |
|
|
動態響應： |
＜1秒 |
|
|
過沖： |
＜2%FS |
|
|
|
||
|
人機 |
顯示方式： |
液晶顯示 |
|
輸入方式： |
按鍵輸入 |
|
|
狀態指示： |
LED顯示 |
|
|
控制方式： |
單機控制+上位機控制 |
|
|
通信方式： |
CAN2.0 |
|
|
校準方式： |
上位機電流校準 |
|
|
|
|
|
|
保護功能 |
反接保護： |
輸出端極性反接，不能閉合輸出繼電器。 |
|
過溫保護： |
峰鳴器報警，停止儀器運行，溫度降下來后，手動啟動 |
|
|
短路保護： |
輸出電流超過最大值的50%，持續2秒以上，斷開內部輸出繼電器 |
|
|
頻率異常： |
輸出頻率超過設定頻率10%時，停止儀器運行，斷開輸出繼電器 |
|
|
通信異常： |
停止儀器運行，斷開輸出繼電器 |
|
|
開路保護： |
正常運行過程中，輸出電流低于1A，停止儀器運行，斷開輸出繼電器。 |
|
|
|
|
|
|
整機 |
機箱尺寸規格： |
長720mm寬500mm高175mm |
|
整機質量： |
≤60kg |
|
|
冷卻方式： |
風冷 |
|
|
噪音: |
≤75分貝 |
|
|
并機： |
不支持并機 |
|
|
|
||
|
環境 |
工作溫度： |
-20----+50℃ |
|
工作濕度： |
20----90%RH，無冷凝 |
|
|
存儲環境： |
-40----+60℃，10---95%RH |
|
|
設備故障率 |
＜2% |
|
